Linea di produzione di tubi ondulata a doppia parete a doppia parete usata

L'attrezzatura è brevemente descritta di seguito:

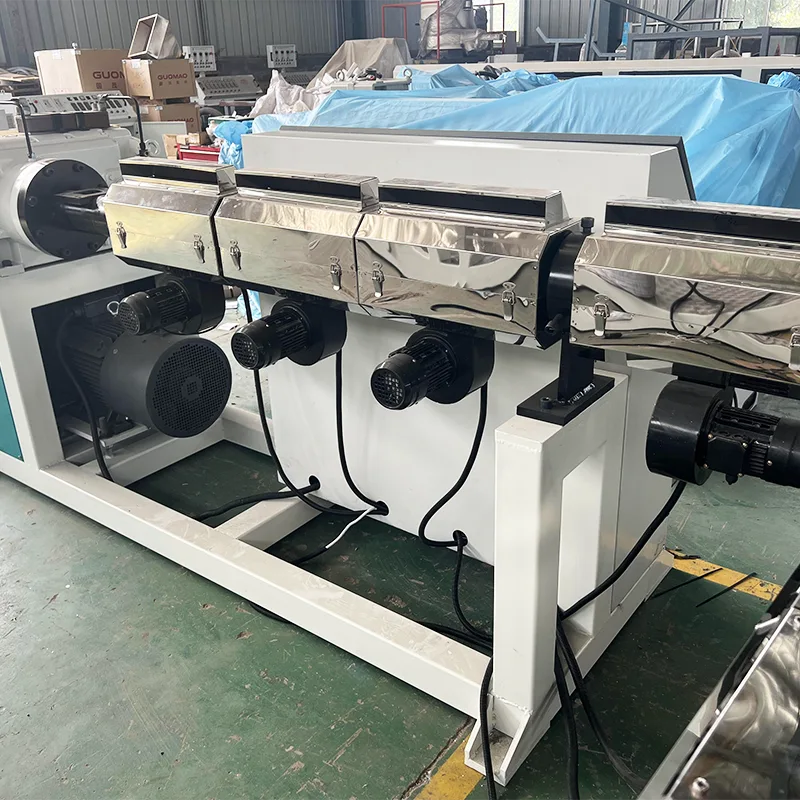

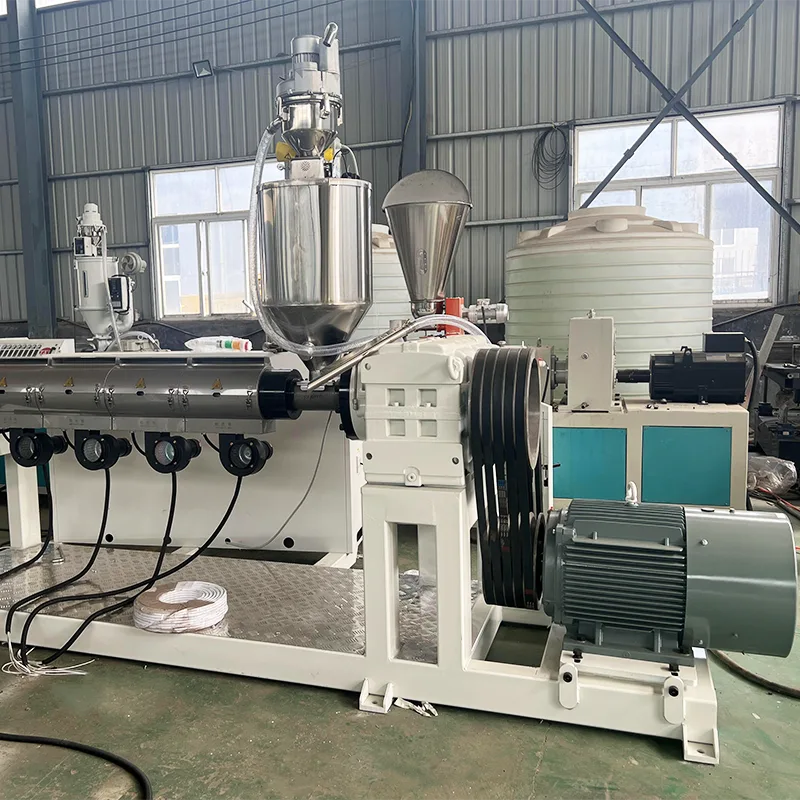

1. Extrusder

Esistono molti tipi di estrusori. Gli estrusori a vite singoli e gli estrusori a doppia vite conici sono utilizzati principalmente nella produzione di tubi ondulati a doppia parete. Gli estrusori a vite singoli sono utilizzati principalmente per la produzione di tubi ondulati a doppia parete HDPE. Il modello specifico dipende dal diametro del tubo ondulato prodotto e dal fatto che sia a parete singola o a doppia parete. Sono progettati principalmente per produrre materie plastiche granulari con buona fluidità e facile plasticalizzazione. Sono caratterizzati dalla loro semplice struttura. I modelli comunemente usati includono SJ45, SJ50 e SJ65. Presentano una tecnologia matura, prestazioni stabili e una facile manutenzione. Dopo una breve formazione pre-lavoro, puoi iniziare a funzionare. Gli estrusori a doppia vite conici sono progettati principalmente per la polvere di resina in PVC. A causa dell'instabilità del PVC durante il processo di riscaldamento e plastificazione, sono necessari vari materiali ausiliari, come il biossido di titanio, il CPE e la paraffina, per ottenere una produzione ottimale. Pertanto, prima di entrare nell'estrusore, i materiali devono essere miscelati in un mixer in base a un rapporto specifico. Solo dopo che i requisiti di processo sono stati soddisfatti, possono inserire l'estrusore per l'estrusione. Gli estrusori a doppia vite conici sono caratterizzati da apporto di materiale rapido, eccellenti effetti di taglio e plastificante e, se dotati di un alimentatore forzato, estrusione stabile.

2. Extrusione muore

L'estrusione muore, comunemente noto come teste da dado, sono divisi in due categorie principali: teste di dapi a doppia parete e teste di dapi da parete singola. Le stampi sono inoltre classificate in tipi a spirale e staffa, appositamente progettati per materiali diversi. Ad esempio, una testa di data PE richiede l'aggiunta di materiali ausiliari e richiede un'eccellente produzione di plastificazione e alta produzione. Una testa a spirale è quindi ideale. Sia gli strati di stampo interno che esterno presentano un design del canale a flusso a spirale, con conseguente migliore densità del materiale, scarica più stabile e una maggiore produzione di produzione. Una testa da dado di tipo staffa viene generalmente utilizzata per la produzione di tubi ondulati a doppia parete PE o PVC. Il suo design di splitter a flusso lineare offre una struttura semplice, facilità di elaborazione e basso costo. Lo stampo è in genere realizzato in acciaio 40cr, che è stato temperato. Il canale di flusso è cromato duro e quindi lucidato per garantire la morbidezza e la durata.

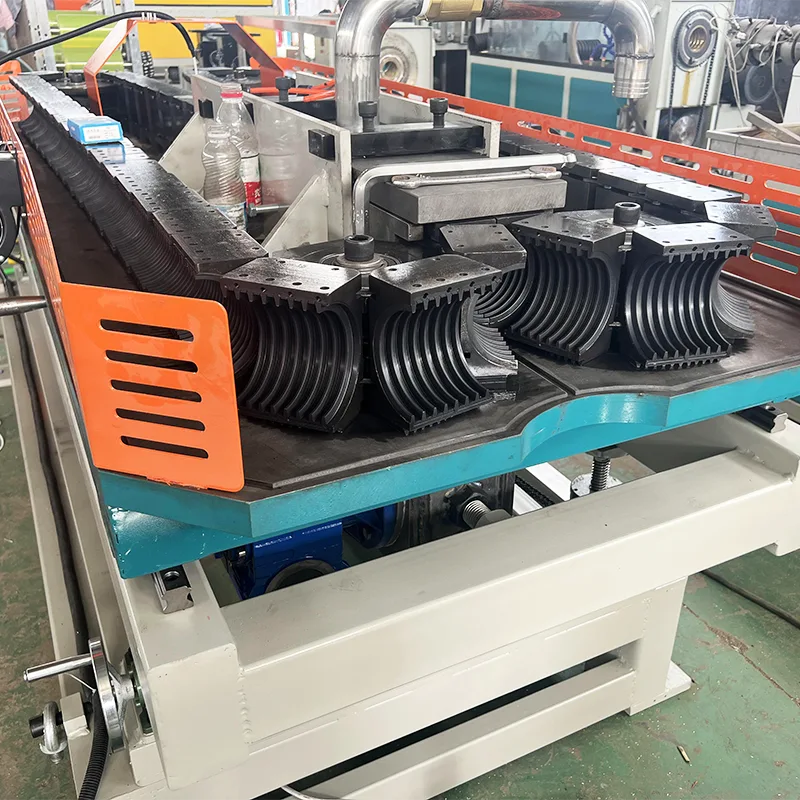

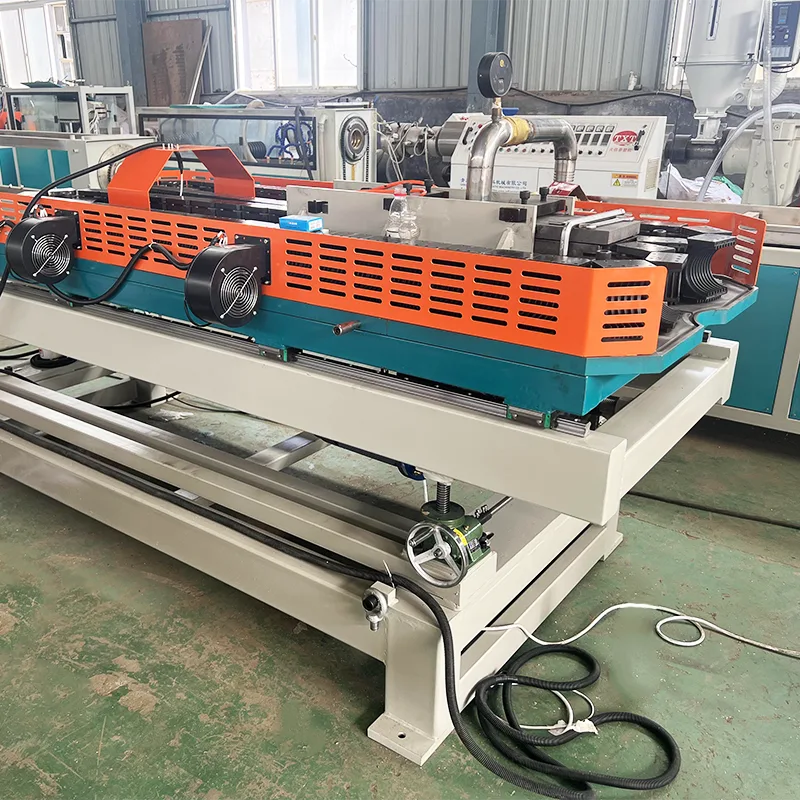

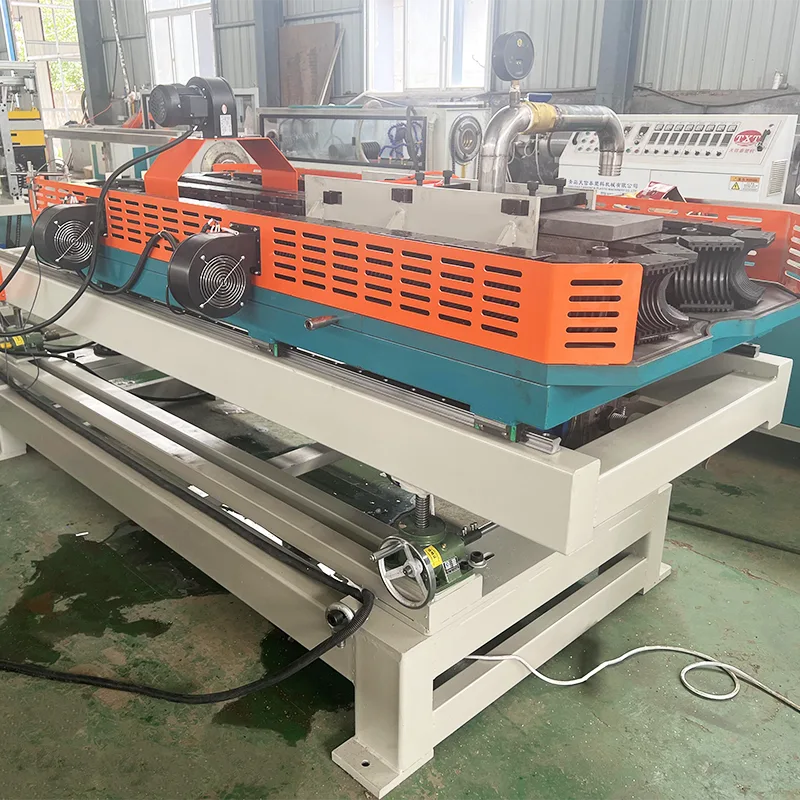

3. Machine di stampaggio

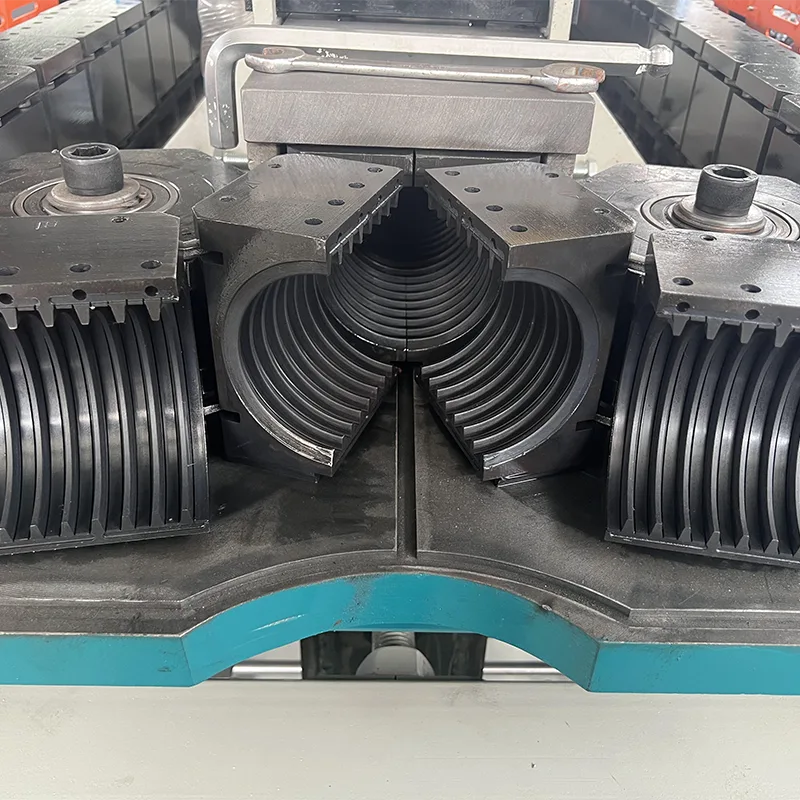

La macchina da stampaggio è essenzialmente costituita da due parti: la base della macchina e lo stampo di formazione. La cornice di base è costruita in acciaio al carbonio con sollievo da stress e trattamento di prevenzione della ruggine. I binari di guida e il serbatoio dell'acqua sono tutti realizzati in acciaio 40cr, elaborati attraverso una serie di processi standard tra cui tempra, nitriding e lucidatura. La macchina da stampaggio è costituita principalmente da diverse parti:

1. Frame di base,

2. Frame di supporto,

3. Tabella,

4. Rina guida allo stampo,

5. Serbatoio dell'acqua di raffreddamento,

6. Premendo il dispositivo a rulli,

7. Dispositivo a vuoto,

8. Sistema di lubrificazione,

9. Meccanismo di sollevamento,

10. Dispositivo di spostamento della macchina,

11. Sistema di raffreddamento ad aria.

12. Sistema di raffreddamento ad acqua.
